Ein Hochbauprojekt in Bilk mit zwei Untergeschossen direkt an der Düssel – der Aushub brachte feinsandige Schluffe zutage, die augenscheinlich frostempfindlich waren. Ohne belastbare Sieblinie hätte die Ausschreibung der Baugrubensicherung auf Annahmen beruht, was technisch wie kaufmännisch ein Risiko darstellt. Die Korngrößenanalyse nach DIN EN ISO 17892-4 schafft hier Klarheit: Sie trennt die Kornfraktionen von Grobkies bis Feinton und liefert die Kennwerte für Frostsicherheit, Filterstabilität und Verdichtbarkeit. In Düsseldorf mit seinen heterogenen quartären Ablagerungen – vom Rheinkies bis zum Lösslehm – ist das mehr als nur eine Laborübung; es ist die Grundlage jeder wirtschaftlichen Gründungsplanung.
Die Sieblinie entscheidet in Düsseldorf, ob ein Boden als Filter hinter einer Winkelstützwand taugt oder als Auffüllung Verdichtungsprobleme bekommt.
Leistungsmerkmale in Dusseldorf
Kritische Bodenfaktoren in Dusseldorf
Vergleicht man das Baugeschehen in Oberkassel mit dem in Garath, erkennt man zwei grundverschiedene Korngrößenwelten. Oberkassel steht auf enggestuften Rheinsanden – hohe Durchlässigkeit, geringe Kapillarität, aber potenzielle Suffosionsgefahr bei falscher Kornabstufung. Garath hingegen liegt im Bereich der Lössplatte mit ausgeprägtem Schluffanteil; hier dominieren Frostempfindlichkeit und Schrumpfneigung das Baugrundrisiko. Eine fehlende oder fehlerhafte Sieblinie führt in beiden Szenarien zu gravierenden Planungsirrtümern: entweder versagen Dränschichten, oder die Frostsicherheit des Planums ist nicht gegeben. Der Schadensfall tritt oft erst zwei Winter später auf, wenn Hebungen die Bodenplatte reißen lassen.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Unsere Leistungen
Die Korngrößenanalyse ist selten eine isolierte Laborgröße. Für belastbare Baugrundgutachten kombinieren wir sie mit weiteren bodenmechanischen Untersuchungen:

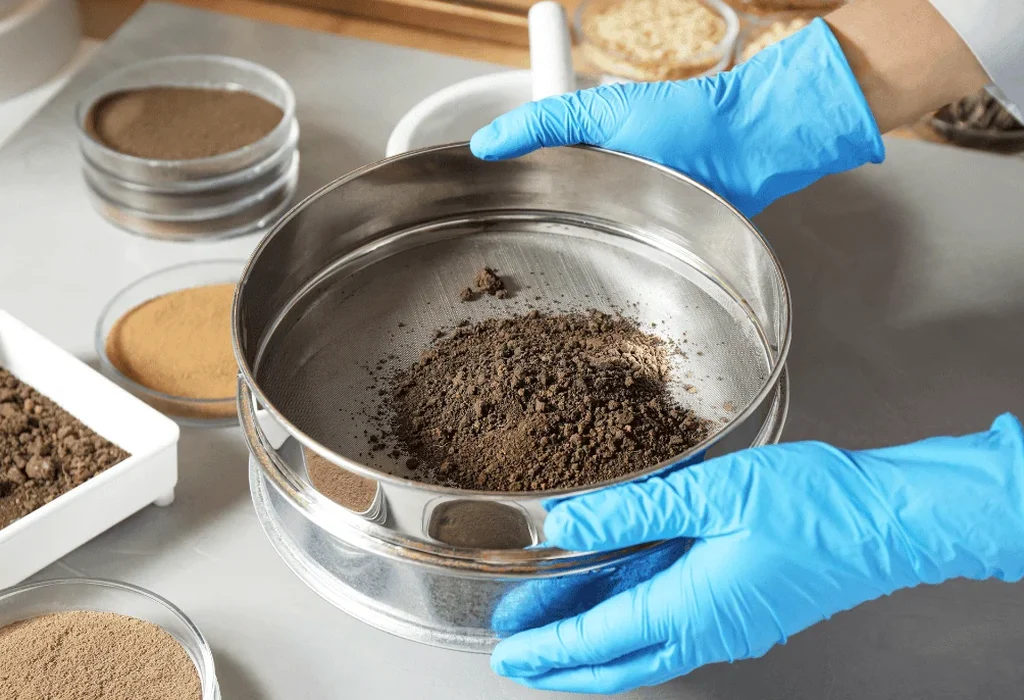

Vollständige Sieblinie mit Aräometer
Kombinierte Analyse für Böden mit Feinkornanteil; Ermittlung aller Fraktionen von Grobkies bis Ton, inklusive Körnungskurve und Bodengruppe.
Probenahme und Transport
Fachgerechte Entnahme gestörter Proben aus Schürfen oder Bohrungen im Stadtgebiet Düsseldorf, inklusive Probenkonservierung nach Norm.
Durchlässigkeitsbeiwert aus Sieblinie
Abschätzung des kf-Werts nach Hazen, Beyer oder Seelheim für wasserwirtschaftliche Fragestellungen und Versickerungsnachweise.
Kornabstufung für Erdbaustoffe
Bewertung der Verdichtbarkeit und Filterstabilität nach ZTV E-StB, direkt anwendbar für Ausschreibungen und Abnahmen im Erd- und Straßenbau.
Häufig gestellte Fragen
Was kostet eine Korngrößenanalyse in Düsseldorf?
Für die kombinierte Siebung mit Aräometer liegen die Laborkosten üblicherweise zwischen €90 und €180, abhängig vom Probenumfang und der Analysetiefe. Bei einer reinen Trockensiebung ohne Schlämmverfahren reduzieren sich die Kosten entsprechend. Expressauswertungen innerhalb von 48 Stunden sind gegen Aufpreis möglich.
Wie lange dauert das Schlämmverfahren nach DIN 18123?
Die Sedimentationsanalyse mit dem Aräometer erfordert eine Messreihe über mindestens 24 Stunden, da die Feinstkornfraktionen unter 0,002 mm entsprechend langsam absinken. Mit vorgeschalteter Trockensiebung beträgt die Gesamtdauer für einen vollständigen Sieblinienbericht in der Regel zwei bis drei Werktage.
Reicht eine Nasssiebung oder brauche ich das Aräometer?
Das hängt vom Feinkornanteil ab. Sobald der Massenanteil unter 0,063 mm mehr als 5-10 % beträgt, liefert erst das Aräometerverfahren die vollständige Kornverteilung. In Düsseldorf ist das bei Auelehmen und Lössböden fast immer der Fall; eine reine Siebung würde den Schluff- und Tonanteil unterschlagen und die Bodengruppe verfälschen.
Welche Bodengruppen lassen sich aus der Sieblinie ableiten?
Nach DIN 18196 ergeben sich aus der Kornverteilungskurve und den Atterberg-Grenzen die Bodengruppen – von enggestuften Sanden (SE) über gemischtkörnige Kiese (GU, GT) bis zu tonigen Schluffen (TA, TM). Die Sieblinie allein klassifiziert bereits die nichtbindigen Böden; für bindige Böden ist die Plastizitätszahl zusätzlich erforderlich.
Kann ich die Bodenprobe selbst ins Labor bringen?
Ja, das ist möglich und bei kleinen Probenmengen oft der schnellste Weg. Wichtig ist eine luftdichte Verpackung in PE-Beuteln mit eindeutiger Probenbezeichnung, Entnahmetiefe und Datum. Unser Labor in Düsseldorf nimmt Proben nach vorheriger Terminabsprache entgegen und klärt vorab, ob die Menge für das gewünschte Analyseverfahren ausreicht. Mehr Info.
