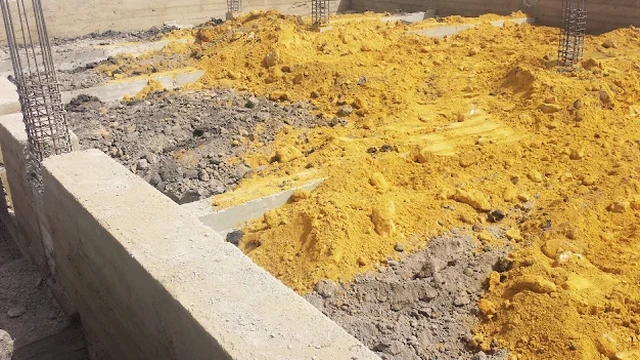

Am Rhein baut man selten auf einfachem Grund. In Düsseldorf sehen wir in der Praxis immer wieder, dass die oberflächennahen quartären Kiessande und der schwankende Grundwasserspiegel die eigentliche Herausforderung bei der Stützwandbemessung darstellen, nicht die Wand selbst. Die Last aus dem aktiven Erddruck lässt sich rechnen, aber die Wasserumlagerung hinter der Konstruktion unterschätzen viele. In Altstadt- und Hafenlagen kommen oft noch Auffüllungen mit anthropogenen Bestandteilen hinzu, die ein unberechenbares Setzungsverhalten zeigen. Deshalb kombinieren wir die Stützwandbemessung standardmäßig mit einer Korngrößenanalyse aus der wasserführenden Schicht, um die Dränfähigkeit wirklich zu kennen, und ziehen bei bindigen Einlagerungen die Atterberg-Grenzen heran, um das Plastizitätspotential zu bewerten.
Die kritischste Last ist nicht der Erddruck selbst, sondern der unplanmäßige Wasserstau hinter der Stützwand. Ein funktionierendes Dränsystem ist in den Rheinterrassen zwingend.
Leistungsmerkmale in Dusseldorf
Kritische Bodenfaktoren in Dusseldorf
Der häufigste Fehler, den wir im Düsseldorfer Raum bei Baugruben sehen, ist die Vernachlässigung des Wasserandrangs. Man verlässt sich auf die Kennwerte aus dem trockenen Sommer und steht dann im November vor einer aufgeweichten Hinterfüllung, die einen Vielfachen des berechneten Drucks auf die Wand bringt. Eine Stützwandbemessung ohne realistische Wasserbilanz ist im Rheintal fahrlässig. Auch der Einbau von nicht filterstabilem Verfüllmaterial hinter der Dränage führt schnell zu Kolmation und einem hydraulischen Kurzschluss. In der Düsseldorfer Innenstadt, wo oft unter beengten Verhältnissen an der Nachbarbebauung gearbeitet wird, muss der Nachweis der Gebrauchstauglichkeit mit sehr geringen zulässigen Verformungen geführt werden – das geht nur mit einer sauberen Steifigkeitsabschätzung des Untergrunds.
Unsere Leistungen
Unsere Stützwandbemessung in Düsseldorf umfasst die gesamte technische Bearbeitung vom Baugrundmodell bis zur bewehrungsreifen Statik. Wir betrachten jede Stützbauwerk als Teil des umgebenden hydrogeologischen Systems.
Geotechnische Dimensionierung
Ermittlung der charakteristischen Bodenkennwerte aus Feld- und Laborversuchen, Festlegung des Bemessungsprofils und der Lastfälle nach EC 7.
Standsicherheitsnachweise
Analytische Berechnung der Nachweise gegen Kippen, Gleiten, Grundbruch und Geländebruch; ggf. ergänzt durch Finite-Elemente-Simulationen bei gestaffelten Wänden.
Dränage- und Bauwerksplanung
Konzeption der rückwärtigen Entwässerung, Filterstabilitätsnachweise nach ZTV-ING und Bewehrungsführung für Winkelstützwände und Schwergewichtsmauern.
Häufige Fragen
Welche Bodenkennwerte brauchen wir für eine Stützwandbemessung in Düsseldorf?
Mindestens den wirksamen Reibungswinkel, die Kohäsion und die Wichte des feuchten und wassergesättigten Bodens. Diese Werte ergeben sich aus den Ergebnissen der Sondierung und den Laborversuchen. Für die Düsseldorfer Terrassenkiese liegen die Reibungswinkel meist zwischen 32° und 37°, je nach Lagerungsdichte.
Warum muss der Grundwasserstand so genau erfasst werden?
Weil der Wasserdruck hinter der Wand den aktiven Erddruck vervielfachen kann. In Düsseldorf schwankt der Grundwasserspiegel mit dem Rheinpegel stark. Wir legen den Bemessungswasserstand auf Basis des HQ100 fest, um eine ausreichende Sicherheit gegen hydraulischen Grundbruch und Auftrieb zu haben.
Mit welchen Kosten muss man für eine Stützwandbemessung in Düsseldorf rechnen?
Die Kosten für eine Stützwandbemessung liegen in Düsseldorf je nach Komplexität und erforderlichem Untersuchungsumfang zwischen €820 und €4.160. Einfache Schwergewichtswände sind am unteren Ende angesiedelt, komplexe Winkelstützwände mit FEM-Nachweis und umfangreichen Laborversuchen am oberen.
Reicht der Nachweis nach EC 7 oder sind zusätzliche Berechnungen nötig?
Der Nachweis nach EC 7 ist die Grundlage, aber in Düsseldorf oft nicht ausreichend. Bei Bauwerken am Hang oder in der Nähe von bestehenden Gebäuden muss die Verträglichkeit der Verformungen in einem gesonderten Gebrauchstauglichkeitsnachweis geführt werden. Wir empfehlen daher immer eine numerische Vergleichsrechnung.
