Die DIN EN 1998-5 in Verbindung mit dem nationalen Anhang DIN EN 1998-5/NA fordert für Erdbebenzonen wie Düsseldorf eine belastbare Untersuchung des Baugrunds auf Verflüssigungsgefahr. Gerade die quartären Sande und Kiese der Niederterrassen des Rheins – locker gelagert und oft unterhalb des Grundwasserspiegels bei etwa 4 bis 7 Metern Tiefe – neigen unter zyklischer Belastung zu Porenwasserüberdrücken. Das Baugrundinstitut Düsseldorf führt seit Jahren Sondierungen mit schwerer Rammsonde und Drucksondierungen durch, um das Verflüssigungspotenzial standortgenau zu quantifizieren. Nur so lässt sich die Standsicherheit von Bauwerken in der Landeshauptstadt verlässlich bewerten.
Verflüssigung ist kein theoretisches Risiko in Düsseldorf – die locker gelagerten Rheinsande in grundwassernahen Lagen erfordern einen nüchternen, rechnerischen Nachweis.
Leistungsmerkmale in Dusseldorf
Kritische Bodenfaktoren in Dusseldorf
Die Niederterrasse des Rheins, auf der große Teile Düsseldorfs gegründet sind, besteht aus sandig-kiesigen Sedimenten mit geringer Lagerungsdichte. Der Grundwasserflurabstand beträgt im Stadtgebiet oft nur drei bis fünf Meter. Unter Erdbebenlast – selbst bei moderater Magnitude – kann sich in diesen gesättigten, locker gelagerten Böden ein Verflüssigungsprozess einstellen, der zu plötzlichem Tragfähigkeitsverlust und differenziellen Setzungen führt. Besonders kritisch sind Areale entlang des Rheinufers und in ehemaligen Auenbereichen wie in Oberkassel oder Lörick. Wer auf eine Bodenverflüssigungsanalyse verzichtet, riskiert Schäden an der Gründung, die im Nachhinein nur mit enormem Aufwand zu sanieren sind. Die Erfahrung zeigt, dass selbst Bauherren kleinerer Projekte von einer frühzeitigen Untersuchung profitieren, weil sie teure Zusatzmaßnahmen vermeidet.
Unsere Leistungen
Unser Leistungsspektrum rund um die Baugrunddynamik in Düsseldorf umfasst Feld- und Laboruntersuchungen, die auf die lokalen geologischen Verhältnisse zugeschnitten sind.
SPT-basierte Verflüssigungsanalyse
Kombination aus schweren Rammsondierungen und Laborversuchen zur Bestimmung des cyclic resistance ratio (CRR) für Sande und schluffige Sande.
CPT-basierte Verflüssigungsanalyse
Drucksondierung mit Porenwasserdruckaufnehmer zur kontinuierlichen Bestimmung des Verflüssigungspotenzials ohne Probenahme.
Seismische Standortklassifizierung

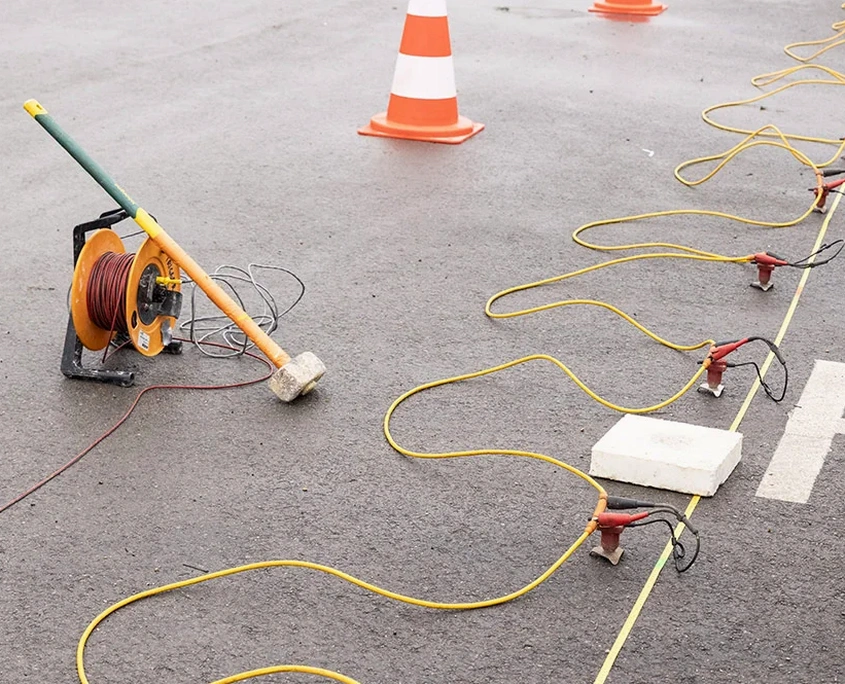

MASW- und Refraktionsmessungen zur Ermittlung von vs30 und Baugrundklasse nach DIN EN 1998-1 als Eingangsgröße für die Antwortspektren.
Häufige Fragen
Warum ist eine Bodenverflüssigungsanalyse in Düsseldorf notwendig?
Düsseldorf liegt in der Erdbebenzone 1 nach DIN EN 1998-1/NA und ist großflächig auf quartären Rheinsedimenten mit hohem Grundwasserstand gegründet. Diese Kombination aus locker gelagerten Sanden und Wassersättigung schafft die Voraussetzungen für Bodenverflüssigung bereits bei moderaten seismischen Ereignissen. Die Analyse ist für Bauwerke der Bedeutungskategorien II und III als Teil des geotechnischen Berichts nach Eurocode 7 erforderlich.
Welche Sondierverfahren kommen in Düsseldorf zum Einsatz?
Wir setzen bevorzugt die schwere Rammsondierung (SPT) nach DIN EN ISO 22476-3 in Kombination mit der Drucksondierung (CPT) ein. Der SPT liefert Bodenproben für die Laboranalyse, der CPT ein kontinuierliches Profil des Spitzendrucks und der lokalen Mantelreibung. Bei schwierigen Zugangsverhältnissen im innerstädtischen Bereich ergänzen wir dies durch geophysikalische Verfahren wie MASW.
Mit welchen Kosten ist für eine Verflüssigungsanalyse zu rechnen?
Für eine normgerechte Bodenverflüssigungsanalyse in Düsseldorf liegen die Kosten je nach Untersuchungsumfang und Anzahl der Sondierpunkte zwischen 2.140 und 3.850 Euro. Der Preis umfasst Feldversuche, Laboranalysen und den rechnerischen Nachweis des Sicherheitsfaktors nach dem Stand der Technik.
Ab welcher Tiefe ist mit Verflüssigung zu rechnen?
In Düsseldorf liegt der kritische Bereich typischerweise zwischen 2,5 und 15 Metern unter Geländeoberkante, abhängig vom Grundwasserspiegel und der Lagerungsdichte. Die quartären Rheinsande in dieser Tiefenzone zeigen häufig bezogene Lagerungsdichten unter 60 Prozent. Unsere Analyse erfasst den gesamten potenziell verflüssigungsgefährdeten Horizont bis zur tragfähigen tertiären Basis.
